DitchWitchシリーズ

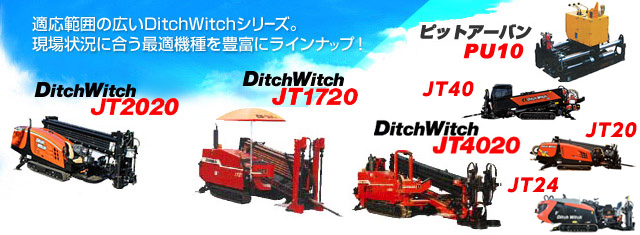

DitchWitchシリーズのイメージ
適用埋設管 上・下水道用、電力・通信用鞘管、ガス用 他
適用埋設管材質 ポリエチレン管、推進工法用NS形ダクタイル鋳鉄管、鋼管 他(一部塩ビ管)
適用埋設管外径

直径25mm〜550mm

適用土質 軟弱な粘性土〜N値30程度の礫混土
DitchWitch JT2020 DitchWitch JT1720 DitchWitch JT4020 ピットアーバン PU10
Ditch Witch スペック比較表
  Ditch Witch
JT2020
Ditch Witch
JT1720
Ditch Witch
JT4020
ピットアーバン
PU10
1.寸法

全長(L) 5,160mm 5,080mm 8,560mm 1,188mm
巾(W) 1,310mm 1,372mm
2,210mm 660mm
高さ(H) 1,980mm 2,184mm 2,440mm 956mm
重量 5,170kg 5,443kg 12,550kg 445kg
2.能力
ヘッド回転速度 0〜150rpm 0〜200rpm 0〜250rpm 0〜106rpm
回転トルク 2,983N・m 2,440N・m 6,800N・m 1,234N・m
押込力 75.6kN 75.61kN 160kN 59.30kN
引込力 89.0kN 75.61kN 178kN 96.40kN
削孔径 102mm 75〜125mm 127mm 100mm
3.パワーユニット 一体型 一体型 一体型 PUP10
全長(L) 1,220mm
巾(W) 569mm
高さ(H) 1,121mm
重量 525kg
出力 61.89kW 56.67kW 114.10kW 電動機11kW
4.ドリルパイプ
長さ 3,000mm 3,000mm 4,500mm 610mm
ジョイント部径
67mm 64mm 89mm 51mm
パイプ部径 52mm 52mm 71mm 38mm
最小曲率 40M 40M 58M 30.5M
5.泥水システム FM5 MM5 FM13
最大圧力 10.3MPa 8.6MPa or 4.8MPa 9.0MPa 3.5MPa
流量 114Lit/min 68L/min or 95L/min 265Lit/min 0〜35Lit/min
泥水タンク容量 1,890Lit 1,890Lit 2,600Lit 500Litx2

仕様は改良等により予告なく変更することがあります。
